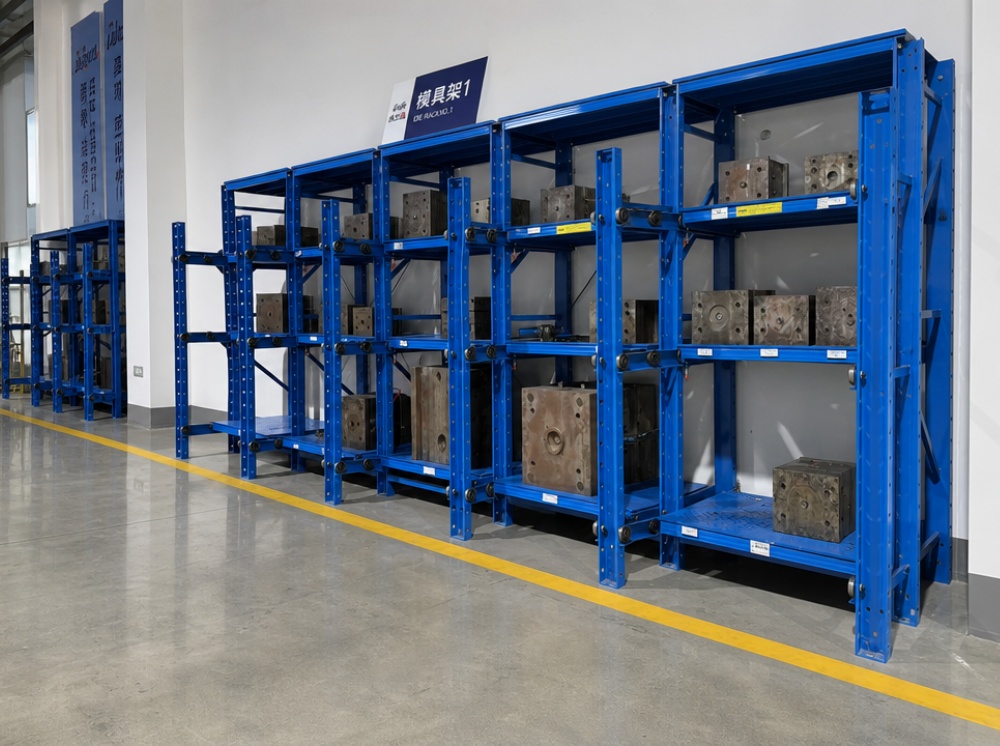

模具货架简称模具架，又称抽屉式货架，是专门为存放各类模具而设计的重型仓储货架系统。它针对模具重量大、形状不规则、精度要求高、价值昂贵的特点，采用抽屉式立体存储结构，配合吊装设备，实现模具的安全、高效、有序管理，广泛应用于汽车制造、电子电器、注塑、五金等行业。

一、核心特点

• 高承重能力：单层承重范围从 200kg 到 10 吨不等，可满足从精密小型模具到大型汽车覆盖件模具的存储需求

• 100% 拣选率：每个抽屉独立可抽拉，无需移动其他模具即可直接存取任意位置的模具

• 操作轻便：抽屉底部配备重型滚珠轴承和滑轨，满载状态下单人即可轻松推拉

• 空间利用率高：采用多层立体设计，比传统平地堆放节省 50%-80% 的空间

• 安全可靠：配备限位销、防坠装置和挡边，抽屉拉出到安全位置会自动锁定

• 模块化设计：采用螺栓连接，可拆装、可扩展，便于搬迁和调整布局

二、主要结构组成

模具货架主要由以下核心部件构成：

立柱片：由立柱和拉杆组成，是承担所有竖向荷载的主要构件，通常采用 10# 槽钢或加厚 C 型钢

导向槽：与立柱连接，用于承接抽屉层，引导抽屉平稳滑动

抽屉层：由滑轨和抽屉盘组成，抽屉盘采用矩形管加折弯件焊接框架，上铺钢板

顶部梁：连接各单元货架，增强整体稳定性，同时作为电动葫芦的运行轨道

吊装系统：货架顶部可配置手动或电动葫芦，配合天轨实现模具的垂直起吊和水平移动

安全装置：包括定位销、限位销、防倾倒装置等，防止抽屉滑落和模具倾倒
